存储芯片工作原理图解：从电容到晶体管，5分钟搞懂数据如何被保存

你是否曾好奇，手机里的一张照片、电脑里的一份文档，在按下关机键后存储芯片原理，它们究竟“藏”在了哪里？那些比指甲盖还小的芯片，是如何忠实地记住海量的0和1，并在你需要时准确无误地交还给你？这背后，是一场发生在微观世界里的精妙物理与工程学的共舞。今天，我们就抛开复杂的术语，用最直观的图解和比喻，一起潜入存储芯片的内部存储芯片原理图解：电容与晶体管如何保存你的数据，看看数据究竟是如何被“雕刻”和“唤醒”的。无论你是电子爱好者、刚入门的学生，还是对身边科技充满好奇的普通人，这篇文章都将为你清晰地揭示从电容到晶体管，数据保存的奥秘。

1. 数据存储的基石：二进制与物理状态的映射

在深入芯片内部之前，我们必须理解一个最根本的概念：所有复杂的数据，在数字世界里都被简化为了0和1的序列。一段文字、一张图片、一首音乐，最终都被编码成由无数个0和1组成的长串。存储芯片的核心任务，就是用某种稳定的物理状态，来代表这两个数字。

想象一下古老的结绳记事。一个绳结代表“有”（1），没有绳结代表“无”（0）。存储芯片的“绳结”更加微观和精巧，它可能是：

这种将抽象数字（0/1）与具体物理状态绑定的过程，是存储技术的起点。接下来的所有设计，都围绕着如何更稳定、更快速、更廉价地实现和读取这些物理状态而展开。

提示：这里的“0”和“1”被称为一个“比特”（bit），是信息的最小单位。8个比特构成一个“字节”（Byte），我们常说的文件大小（如1MB）就是基于字节来计算的。

2. 电容的“记忆”：动态随机存取存储器（DRAM）的工作原理

让我们从最常见、也最需要“呵护”的存储类型——DRAM开始。你电脑里的内存条，核心就是由数十亿个DRAM单元构成的。

2.1 核心结构：一个晶体管 + 一个电容

每个DRAM存储单元的结构非常简单，主要由两部分构成：

一个微型电容：用来存储电荷，代表数据。电容充满电代表“1”，放空电代表“0”。 一个访问晶体管：充当这个微型电容的“开关”，控制外部电路何时能对电容进行充电（写）或检测电压（读）。

你可以把它想象成一个个超微型的“水桶”（电容）和“水龙头开关”（晶体管）。写数据“1”就是打开开关，向水桶里注入一滴水（电荷）；写数据“0”则是打开开关，把水桶排空。读数据时，就是打开开关，看看水桶里有没有水。

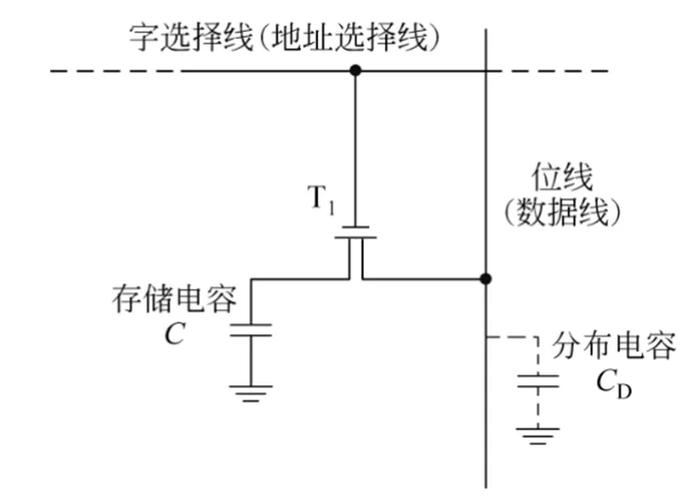

一个DRAM单元简化示意图：
      ┌───┐
      │   │ 电容 (存储电荷)
